用户信息传输装置是城市消防远程监控系统的前端设备，用于获取和传输从用户消防主机获取的各类用户报警信息和设备状态信息。是城市消防远程监控系统的设备。城市消防远程监控系统是对物联网用户的火灾报警信息、建筑消防设施运行状态信息、消防安全管理信息进行接、处理和管理，向城市消防通信指挥中心或其他接处警中心发送经确认的火灾报警信息，为公安消防部门提供查询，并为联网用户提供信息服务的系统。远程监控系统由用户信息传输装置、报警传输网络、报警受理系统、信息查询系统、用户信息服务系统及相关终端和接口构成。

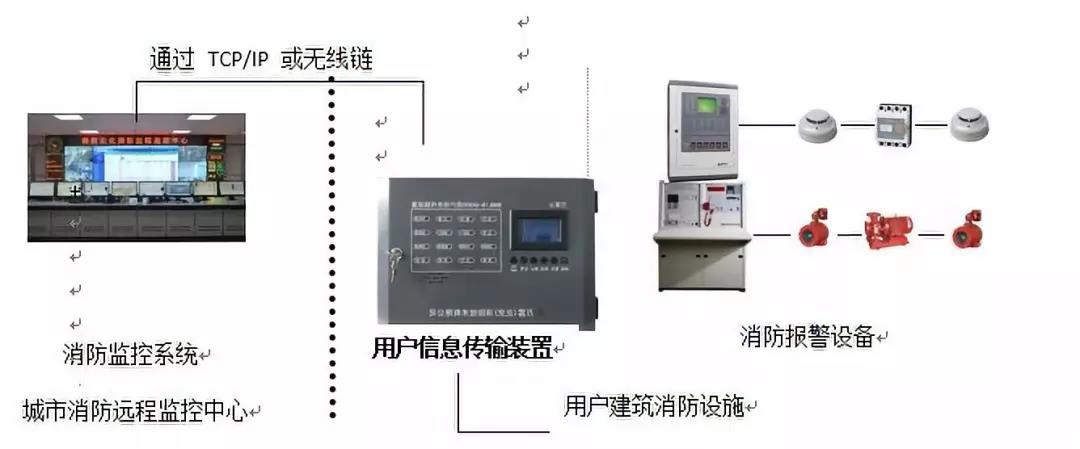

用户信息传输装置系统图

       WANLIN-GA900 用户信息传输装置是城市消防远程监控中心的核芯设备，它与建筑消防报警主机通过RS485或CAN总线的方式进行数据传输，建筑消防报警主机的所有报警信息都上传到用户信息传输装置，用户信息装置再通过网络接口上传到远程监控中心。用户信息传输装置与远程监控中心通过TCP/IP或无线的方式进行数据传输。

用户信息传输装置主要功能：

 扩展功能：装置具有可扩展接口功能，满足特殊环境使用

 远程升级：装置具有远程软件升级的功能。

 显示功能：显示被监控点的状态信息、故障信息、报警信息。

 存储功能：存储被监控点与本机的故障信息、报警信息。

 状态显示：装置有数据传输的时候，能显示各种数据信息状态。

 地址设置：本机具有唯壹的编码号。

 主备电功能：当主电故障时自动切换到备电工作状态，主电恢复正常切换到主电工作。

 备电工作：在充满电正常工作状态下可待机8小时以上。

 自检功能：用于检测装置的灯、液晶、音响器件和通讯链路是否正常。

 复位功能：可以对本机的报警信息和故障信息

 消音功能：当装置处于火警或故障状态声响器件启动，按消音可静音。

 权限设置：根据权限进行相应的功能操作



LCD显示：

 可显示内容有本机信息，实时时间，接收到报警主机的故障、报警信息，系统记录信息等；

 通过按键可以操作控治显示器显示不同内容；

 自检完成后，显示自检前内容；

 自检过程为顺序从行1到行4显示特定字符

产品	名称	用户信息传输装置
	型号	WANLIN-GA900
输入参数	输入电压	AC 220 V ± 20%  50Hz
	输入功率	20W---40W
	通信接口	1路RS485、1路RS232和1路开关量
输出参数	通信方式	TCP通信
	通信线	超五类网线
	上传接口	RJ45网口
	管理节点数	一对一连接
	报警	声、光显示
	密码	二级
	备用电源	1节12V/7.0AH 断电后待机大于8小时
	显示	3.5寸单色液晶屏
	操作	按键操作方式
	环境	0℃-+40℃，湿度：<95%RH
	防护等级	IP30
	执行标准	GB26875-2011《用户信息传输装置》
	外形尺寸	长×宽×高：400mm×120mm×280mm
	安装方式	壁挂式
